超詳細的螺絲知識圖譜，建議收藏

　　螺絲的有關術語

　　1.螺絲、螺母、螺帽、螺栓、螺釘、螺柱的區別：標準說法是沒有螺絲和螺帽的。螺絲是俗稱，帶有外螺紋的都可稱"螺絲"。螺母外形通常為六角形，內孔為內螺紋，用來與螺栓配合，把緊相關件。螺帽是俗稱，標準應稱"螺母"。

　　螺栓的頭部一般為六角形，桿部帶有外螺紋。螺釘較小，頭部有平頭、十字頭等，桿部帶有外螺紋。螺柱實際應叫“雙頭螺柱”，兩頭均有外螺紋，中間一般是光桿。螺紋長的一端用來與深孔連接，短的一段與螺母連接。

　　2.常見的英文表示：Screw / Bolt / Fastener(螺絲/螺釘) (螺栓) (緊固件)

　　3.螺紋的定義：螺紋是一種在固體外表面或內表面上，有均勻螺旋線凸起的形狀。

　　螺紋作用

　　1.緊固和連接作用：適用于現階段大部分螺絲產品。2.傳動作用（位移作用）：如QC檢查尺寸用的千分尺。3.密封作用：如管道的連接密封。

　　螺紋的發展史

　　機牙螺紋：裝配時先在裝配物上鉆孔攻牙，所攻內牙與螺絲的外牙規格一致，使用較小力矩裝配。

　　自攻螺紋：裝配時先在裝配物上鉆孔，不需攻內牙，使用較大力矩裝配。

　　自鉆螺紋：直接在裝配物上使用，螺絲鉆孔攻牙一次成型。

　　螺絲的加工方式

　　1.車削加工(Turning)

　　通過去除材料的方法使材料達到預想之形狀

　　優點：加工精度高，無模具限制

　　不足：生產成本高，加工速度慢

　　2.鍛造加工(Forging)

　　通過外力擠壓材料使之發生變形以達到預想之形狀

　　優點：生產速度快，成本低，適合大批量生產

　　不足：成形受模具限制，復雜產品的模具費用高

　　3.冷鐓

　　是在金屬線材不加熱的狀態下，使用模具借助外力對其擠壓變形的過程，冷鐓工藝只是鍛造工藝的一種。

　　螺絲基本構型介紹

　　要了解螺絲螺栓，先要知道他們的類型、特征及功能：

　　A:驅動系統

　　B:頭部

　　C:牙型部結合部

　　D:導入及攻入部

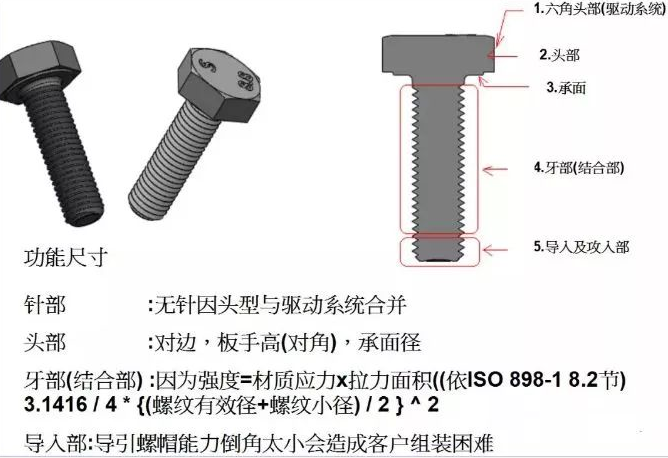

　　機械牙螺絲

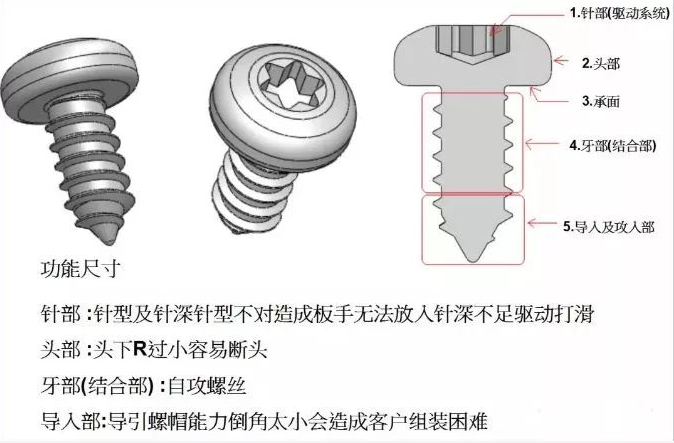

　　自攻牙螺絲

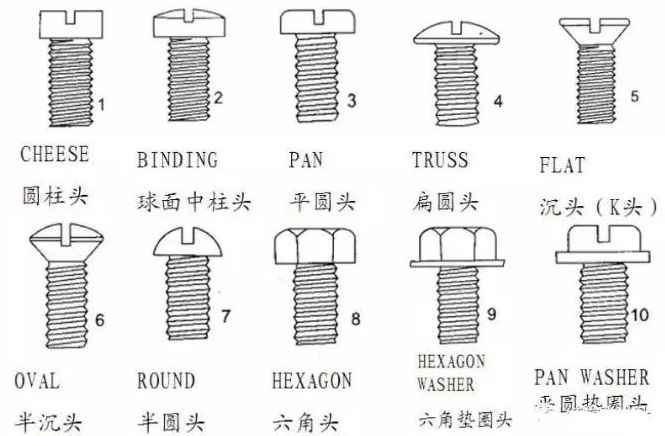

　　螺絲頭型

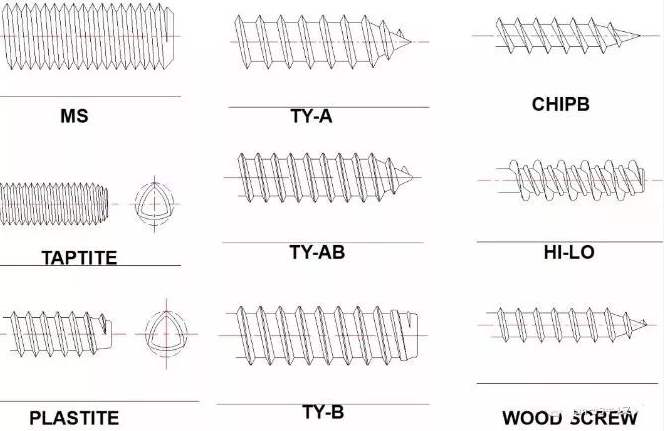

　　螺絲牙型

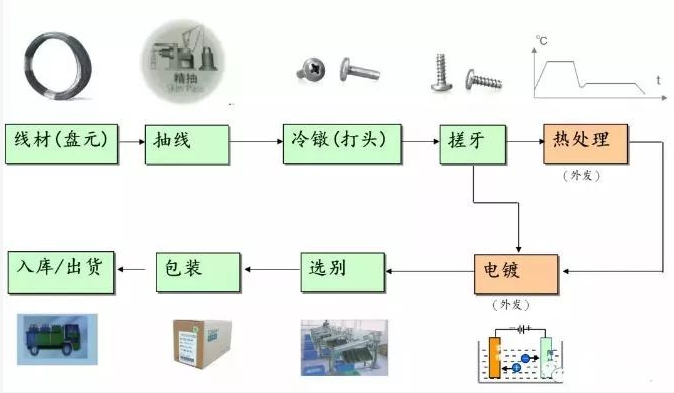

　　螺絲工藝流程
　　

　　大致流程圖如下：

　　盤元工序

　　指原材料制造廠商購入的原始盤條，一個盤元主要包括以下參數：Ａ、廠牌Ｂ、品名Ｃ、規格Ｄ、材質Ｅ、爐號或批號Ｆ、數量或重量。碳鋼盤元的主要化學成分有：Ｃ、Ｍn 、P 、S 、Si 、Cu 、Al ，其中Cu 、Al 的含量越低越好。

　　抽線工序

　　為了達到我們需要的線材直徑（如至3.5mm抽線）。

　　冷鐓（打頭）工序

　　通過模具之間的相互作用，使之成型，先將線材切斷，鐓成螺絲坯件，形成頭部，十字槽（或其它頭型）螺紋坯徑及桿長，頭下圓角等。

　　說明：可根據客戶的需求進行設計，常用的頭型為Ｐ頭、Ｂ頭、Ｆ頭、Ｔ頭等常用的槽型有十字槽，一字槽，梅花槽，內六角槽等。

　　搓牙工序

　　將冷鐓好的坯件搓出螺紋，通過活動牙板與固定牙板的相互作用，使之牙紋成型。

　　熱處理工序

　　1.目的：為使螺絲在冷鐓加工后得到更高的硬度和強度。

　　2.作用：實現對金屬的自攻鎖付，提高金屬件機械性能,如抗扭、抗拉、耐磨。3.分類：A.退火：(700℃x 4hr)：拉長組織——正多邊形化。

　　冷加工組織形態B.滲碳熱處理（向金屬件中添加碳元素，以提高其表面硬度，針對含碳量低的金屬材料）。

　　C.調質熱處理（不向金屬中添加元素，以溫度的變化來改變金屬內部結構，以得到更好的機械性能）。
